문의하기브러시리스 DC 모터 | 기어모터
- 오래도록 견고하게 제작: 저마모 설계로 최소한의 유지보수만으로 수년간 강력한 성능을 유지합니다. 수리하는 시간은 줄이고, 일을 처리하는 시간은 늘리세요.
- 강력한 성능: 이 모터들은 높은 효율을 제공하여 에너지의 모든 부분을 최대한 활용합니다. 또한 인상적인 동적 가속 성능으로 빠른 시동과 부드러운 작동을 보장합니다.
- 견고한 설계: 어떤 상황에도 견딜 수 있도록 설계되어 가장 까다로운 작업 환경에서도 이상적입니다.
명세서
| 인가전압 | 6 / 12 / 24 / 48 / 60 / 325 | VDC |
|---|---|---|
| 공칭 전력 | 10 - 1995 | W |
| 공칭 토크 | 0,017 - 5,25 | Nm |
| 공칭 속도 | 2860 - 13160 | rpm |
통합 드라이브가 장착된 BG 시리즈 브러시리스 DC 모터는 강력한 성능을 위한 솔루션입니다.
- 정밀 제어: 속도, 위치, 전류 - 여러분이 주도합니다.
- 맞춤 설정: 인코더, 브레이크, 감속기를 추가하여 완벽한 조합을 구현하세요.
- 원하는 방식으로 제어: 버스, I/O 또는 독립형 - 선택은 여러분의 몫입니다.
- 견고한 설계: 높은 IP 등급으로 먼지와 물로부터 보호
- 지능적인 설계: 내장 과부하 보호 기능으로 모터를 안전하게 보호합니다.
-
기능 개요
Brushless DC motors - 4 stages of functionalities Feedback dCore dGo dMove dPro Sensorless (✔) - - - Hall sensors ✔ ✔ ✔ ✔ High resolution encoder (✔) - - ✔ Controller dCore dGo dMove dPro Block commutation - ✔ ✔ (✔) Sinusodial commutation /
vector control- - - ✔ Speed (open loop) - ✔ (✔) (✔) Speed/ torque (closed loop) - - ✔ ✔ Position - - ✔ ✔ Complex motion profiles - - - ✔ Features dCore dGo dMove dPro Programmable / Stand-alone-operation/ Motion Apps - - - ✔ Robust isolation of bus - - - (✔) Ballast circuit parameterizable - - (✔) ✔ Safe Torque Off - - - (✔) Brake output - - (✔) ✔ Quick start commands - - ✔ ✔ Interface dCore dGo dMove dPro Digital and analogue I/Os - (✔) ✔ ✔ Field Bus (CANopen) - - (✔) (✔) Industrial Ethernet (Profinet, EtherCAT,...) - - - (✔) SSI - - - (✔) Replaces previous versions Hall KI SI, CI (low res.) SI, CI, PI, MI, EC (high res.) ✔ = Standard, (✔) = Optional / on request

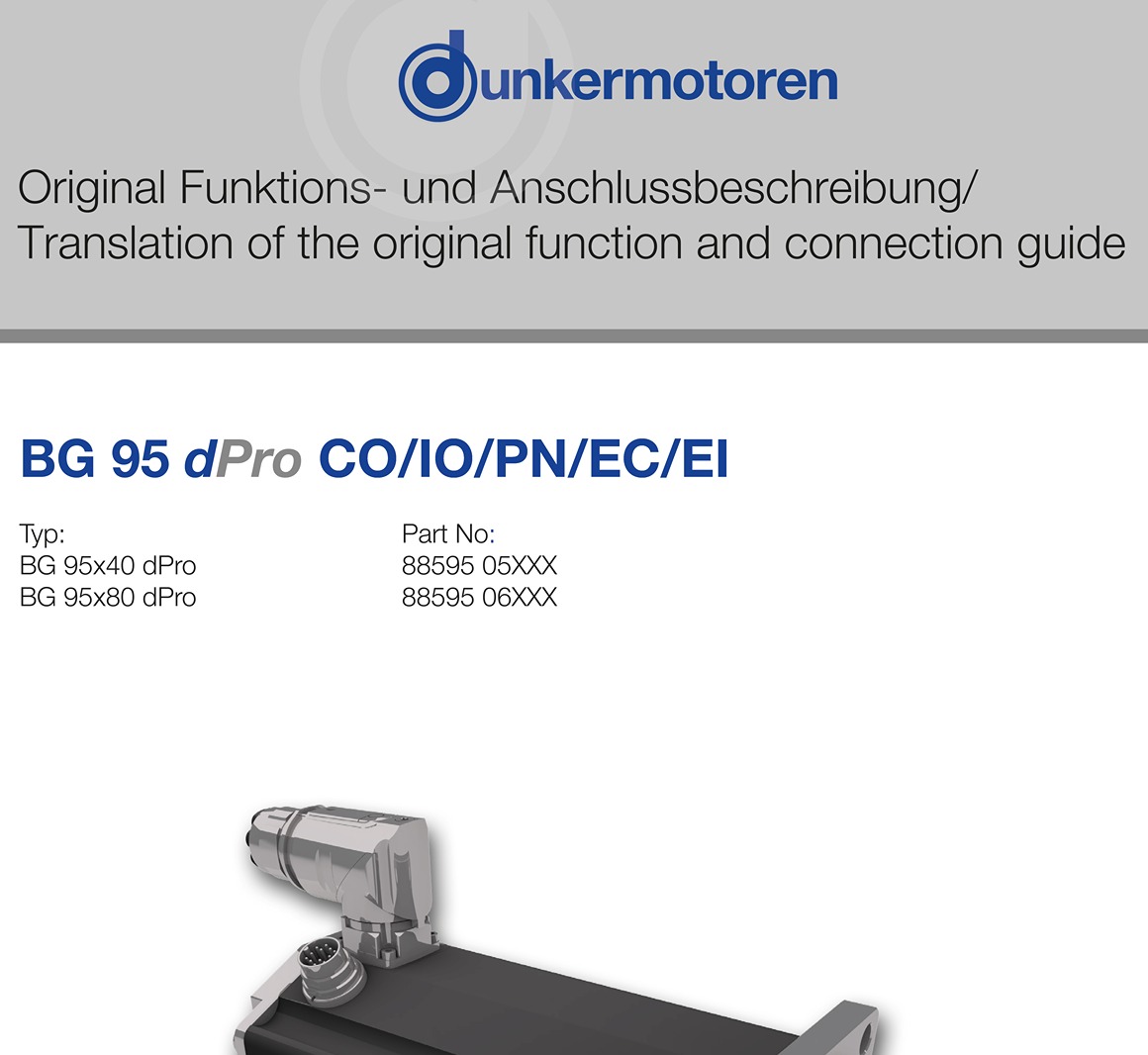

작동 매뉴얼
-
제품 데이터시트
-
FAQ
-
Flyer
당사 BLDC 모터의 적용 분야
컨트롤러가 통합된 당사의 브러시리스 DC(BLDC) 모터와 기어모터는 다용도로 사용 가능하며 신뢰성이 높아 다양한 산업 분야의 광범위한 응용 분야에 이상적입니다. 당사 BLDC 모터가 활용되는 구체적인 사례는 다음과 같습니다:
자동 유도 차량(AGV)
BLDC 모터는 정밀한 제어와 신뢰성으로 AGV에 필수적입니다. 이 모터는 창고 및 제조 시설에서 차량의 원활하고 효율적인 이동을 보장하여 생산성과 안전성을 향상시킵니다. BLDC 모터가 장착된 AGV는 물품을 자율적으로 운반하고 장애물을 회피하며 다른 시스템과 통신하여 자재 처리 공정을 최적화함으로써 인건비를 절감하고 운영 효율성을 개선합니다.
컨베이어 시스템
BLDC 모터는 정밀한 속도 제어와 높은 효율성을 제공함으로써 컨베이어 시스템을 향상시킵니다. 이 모터는 재료를 부드럽고 안정적으로 운반하는 데 이상적이며, 유지보수를 줄이고 전체 시스템 성능을 개선합니다. 예를 들어, 창고 환경에서는 BLDC 모터가 저장 구역에서 출하 도크까지 물품을 이동시키는 컨베이어를 구동합니다. 가변 속도로 작동할 수 있는 능력 덕분에 다양한 유형의 제품을 효율적으로 처리할 수 있어 작업 흐름을 최적화하고 에너지 소비를 줄입니다.
포장 라인
BLDC 모터는 정밀한 제어와 높은 효율성으로 포장 라인에 필수적입니다. 이 모터는 부드럽고 정확한 제품 처리를 가능하게 하여 고속 작동을 보장하고 병목 현상을 줄입니다. 예를 들어, BLDC 모터는 충전부터 밀봉까지 다양한 포장 단계를 거쳐 제품을 운반하는 컨베이어 벨트를 구동합니다. 일정한 속도와 토크를 유지하는 능력은 각 패키지가 정밀하게 처리되도록 하여 오류를 줄이고 처리량을 증가시킵니다.
야외 청소 로봇
BLDC 모터는 높은 출력 밀도와 효율성으로 인해 야외 청소 로봇에 사용됩니다. 이 모터들은 정밀한 제어와 빠른 움직임을 가능하게 하여 잔디 깎기, 낙엽 청소, 제설 작업과 같은 작업에 이상적입니다. 예를 들어, BLDC 모터가 장착된 로봇 잔디깎기는 복잡한 지형을 탐색하고, 절단 높이를 조절하며, 한 번의 배터리 충전으로 장시간 작동할 수 있어 신뢰할 수 있고 효율적인 잔디 관리를 제공합니다.
체크웨이터
체크웨이터 시스템에서 BLDC 모터는 컨베이어 벨트 위의 제품 계량에 안정적이고 정밀한 제어를 제공합니다. 이 모터들은 계량 센서 위로 제품을 이동시키는 벨트를 구동하는 데 사용됩니다. BLDC 모터의 높은 토크와 효율성은 정확한 측정과 일관된 성능을 보장하며, 이는 제품 품질 유지와 중량 규정 준수에 매우 중요합니다.
로봇 잔디 관리 장비
BLDC 모터는 잔디깎이 및 낙엽 청소기 같은 로봇 잔디 관리 장비에 널리 사용됩니다. 높은 토크와 효율성으로 까다로운 야외 작업에 이상적이며, 안정적인 성능과 연장된 배터리 수명을 제공합니다. 예를 들어, BLDC 모터가 장착된 로봇 잔디깎이는 잔디를 효율적으로 깎고 장애물을 회피하며 충전 스테이션으로 자율적으로 복귀할 수 있어, 최소한의 인력 개입으로 잘 관리된 잔디를 보장합니다.
단계별 가이드 - 적합한 브러시리스 DC 모터 선택 방법
응용 분야에 맞는 적합한 브러시리스 DC 모터 선택 방법
응용 분야에 적합한 브러시리스 DC(BLDC) 모터를 선택하려면 최적의 성능과 효율을 보장하기 위해 몇 가지 핵심 요소를 고려해야 합니다. 최상의 선택을 돕기 위한 가이드입니다:
1. 부하 요구 사항 결정
- 토크: 애플리케이션의 토크 요구 사항을 파악하십시오. 연속 토크와 피크 토크를 모두 고려하십시오. 당사의 BLDC 모터는 다양한 애플리케이션에 적합한 높은 토크를 제공합니다.
- 속도: 모터가 작동해야 하는 속도를 결정하십시오. BLDC 모터는 다양한 속도에서 정밀한 제어가 필요한 애플리케이션에 이상적입니다.
- 조합: 작동 지점을 정의하고 모터 성능 곡선을 검토하십시오. 작동 지점이 모터의 성능 범위 내에 있는지 확인하십시오.
2. 적절한 크기 선택
- 모터 크기: 공간 제약과 토크 요구 사항에 따라 적절한 모터 크기를 선택하십시오. 일반적으로 더 큰 모터는 더 높은 토크를 제공하지만 속도 특성이 다를 수 있습니다.
- 컴팩트한 설계: 모터가 적용 분야의 물리적 치수에 맞는지 확인하십시오. 당사의 BLDC 모터는 컴팩트한 폼 팩터로 높은 토크를 제공하도록 설계되었습니다.
3. 모터 사양 고려 사항
- 정격 전압: 모터의 작동 전압 범위가 전원 공급 장치와 일치하는지 확인하여 성능 문제를 방지하십시오.
- 정격 전류: 모터가 과열되기 전에 감당할 수 있는 전류량을 나타냅니다. 과부하를 방지하기 위해 시스템 요구 사항과 일치시키는 것이 중요합니다.
- 전자식 속도 제어기(ESC) 및 피드백 센서: 모터 성능의 정밀한 제어 및 모니터링에 필수적인 부품입니다.
4. 환경 조건 평가
- 온도: 모터가 적용 환경의 온도 범위 내에서 작동할 수 있는지 확인하십시오. 추가 냉각 요구 사항이 있는지 고려하십시오.
- 보호: 먼지와 습기로부터의 IP 보호 필요성을 평가하십시오. 당사의 BLDC 모터는 다양한 환경에 맞게 다양한 IP 등급으로 맞춤 제작이 가능합니다.
5. 감속기 및 인코더와의 통합
- 감속기: 애플리케이션에 추가 토크 또는 속도 감속이 필요한지 판단하십시오. 당사의 BLDC 모터는 고성능을 위해 고품질 감속기와 결합할 수 있습니다.
- 인코더:정밀한 피드백이 필요한 애플리케이션의 경우 고해상도 인코더 통합을 고려하십시오.
6. 제어 및 구동 요구사항
- 컨트롤러: BLDC 모터에 적합한 컨트롤러를 선택할 때는 EtherNet/IP, EtherCAT, CANopen, PROFINET과 같은 산업용 통신 프로토콜과의 호환성을 확보하여 자동화 시스템 내 원활한 통합 및 효율적인 실시간 제어가 가능하도록 해야 합니다.
- 전원 공급: 모터와 컨트롤러가 사용 중인 전원 공급 장치 사양과 호환되는지 확인하십시오.
7. 맞춤 설정 옵션
- 맞춤형 솔루션: 샤프트 수정, 케이블 길이, 커넥터 또는 추가 기능과 같은 특정 맞춤 설정 요구 사항을 고려하십시오. 당사 기술 팀은 귀사의 정확한 요구 사항을 충족시키기 위한 맞춤형 솔루션을 제공할 수 있습니다.
8. 전문가와 상담하기
- 무료 상담: 당사의 무료 상담 서비스를 활용하여 전문가와 귀사의 특정 요구 사항을 논의하십시오. 전문가들은 적합한 BLDC 모터를 선택하고 귀사의 애플리케이션에 맞게 구성하는 데 도움을 드릴 수 있습니다.
BLDC 모터 대 기타 모터 유형
응용 분야에 적합한 모터를 선택할 때는 BLDC 모터와 스테퍼 모터, DC 모터 등 다른 일반적인 모터 유형 간의 차이점을 이해하는 것이 중요합니다. 정보에 기반한 결정을 내리는 데 도움이 되는 상세한 비교 내용은 다음과 같습니다:BLDC 모터 대 브러시 모터
- 효율성: BLDC 모터는 브러시가 없어 마찰과 에너지 손실이 줄어들어 더 효율적입니다. 브러시 모터는 구조가 단순하고 비용 효율적이지만, 브러시 마찰로 인한 에너지 손실로 효율이 낮습니다.
- 유지보수: BLDC 모터는 마모되는 브러시가 없어 유지보수가 덜 필요합니다. 브러시 모터는 브러시 교체를 위한 정기적인 유지보수가 필요합니다.
- 수명: BLDC 모터는 움직이는 부품이 적어 일반적으로 수명이 더 깁니다. 브러시 모터는 브러시 마모로 인해 수명이 더 짧습니다.
- 응용 분야: BLDC 모터는 전기 자동차 및 로봇 공학과 같은 고효율 응용 분야에 사용됩니다. 브러시 모터는 가전 제품 및 전동 공구와 같은 저비용 응용 분야에서 흔히 발견됩니다.
BLDC 모터 대 스테퍼 모터
- 정밀도: 스테퍼 모터는 CNC 기계 및 3D 프린터와 같이 정밀한 위치 지정과 반복성이 필요한 응용 분야에서 탁월합니다. BLDC 모터는 정밀한 속도 제어를 제공하지만 정확한 위치 지정이 필요한 응용 분야에는 덜 적합합니다.
- 토크: BLDC 모터는 고속에서 더 높은 토크를 제공하여 동적 응용 분야에 적합합니다. 스테퍼 모터는 저속에서 높은 토크를 제공하지만 고속에서는 토크를 잃을 수 있습니다.
- 제어: 스테퍼 모터는 개방 루프 시스템으로 작동하여 더 간단하지만 효율성이 떨어질 수 있습니다. BLDC 모터는 일반적으로 더 나은 효율성과 제어를 위해 폐쇄 루프 시스템을 사용합니다.
- 응용 분야: 스테퍼 모터는 프린터 및 의료 기기와 같이 정밀한 제어가 필요한 응용 분야에 이상적입니다. BLDC 모터는 드론 및 AGV와 같이 높은 효율성과 출력이 필요한 응용 분야에 사용됩니다.
모터 유형 비교
| 모터 유형 | 장점 | 단점 | 대표적 적용 분야 |
|---|---|---|---|
| BLDC 모터 |
|
|
|
| 브러시드 모터 |
|
|
|
| 스테퍼 모터 |
|
|
|
| AC 모터 |
|
|
|
