Motores Brushless (sem escovas) DC

Motores Brushless DC (também motor BLDC ou motor EC) – baixo desgaste, livre de manutenção, alta eficiência, alta aceleração dinâmica e robustez. Os motores BLDC estão disponíveis com redutores, freios e codificadores. Acessórios adequados podem ser configurados no Configurador

Especificações

Tensão aplicada	6 / 12 / 24 / 48 / 60 / 325	VDC
Potência nominal	10 - 1400	W
Torque nominal	0,017 - 2,78	Nm
Velocidade nominal	2860 - 13160	rpm

Altamente dinâmico, capacidade de sobrecarga e alta densidade de potência, eficiências de mais de 90% – essas são as características de nossos motores BLDC. Somos líderes em motores BLDC com controles integrados. Seja como versão servo comutada senoidal ou com interfaces Ethernet industriais, nossos motores fornecem flexibilidade para serem combinados com redutores, freios e codificadores – tudo de uma única font

Tabela de Especificação Completa

**Brushless DC motors - 4 stages of functionalities**
Feedback	dCore	dGo	dMove	dPro
Sensorless	(✔)	-	-	-
Hall sensors	✔	✔	✔	✔
High resolution encoder	(✔)	-	-	✔
Controller	*dCore*	*dGo*	*dMove*	*dPro*
Block commutation	-	✔	✔	(✔)
Sinusodial commutation / vector control	-	-	-	✔
Speed (open loop)	-	✔	(✔)	(✔)
Speed/ torque (closed loop)	-	-	✔	✔
Position	-	-	✔	✔
Complex motion profiles	-	-	-	✔
Features	*dCore*	*dGo*	*dMove*	*dPro*
Programmable / Stand-alone-operation/ Motion Apps	-	-	-	✔
Robust isolation of bus	-	-	-	(✔)
Ballast circuit parameterizable	-	-	(✔)	✔
Safe Torque Off	-	-	-	(✔)
Brake output	-	-	(✔)	✔
Quick start commands	-	-	✔	✔
Interface	*dCore*	*dGo*	*dMove*	*dPro*
Digital and analogue I/Os	-	(✔)	✔	✔
Field Bus (CANopen)	-	-	(✔)	(✔)
Industrial Ethernet (Profinet, EtherCAT,...)	-	-	-	(✔)
SSI	-	-	-	(✔)
Replaces previous versions	Hall	KI	SI, CI (low res.)	SI, CI, PI, MI, EC (high res.)

Série de downloads

Main Catalogue Dunkermotoren

Combination series BG

Manuais de operação

Ficha de produto
FAQ's
Flyer

BGA 22 dCore

BGA 22 dGo

BG 32 dCore

BG 32 KI

BG 42 KI

BG 42 dGo

BG 42 dCore

BG 45 dCore

BG 45 dMove

BG 45 dPro PN/EC/EI

BG 45 dPro CO/IO

BG 62 dCore

BG 65 dCore

BG 65 dMove

BG 66 dCore

BG 66 dMove

BG 66 dPro CO-IO

BG 66 dPro PN-EC-EI

BG 75 dMove

BG 75 dCore

BG 75 dPro CO-IO

BG 75 dPro PN-EC-EI

BG 95 dCore

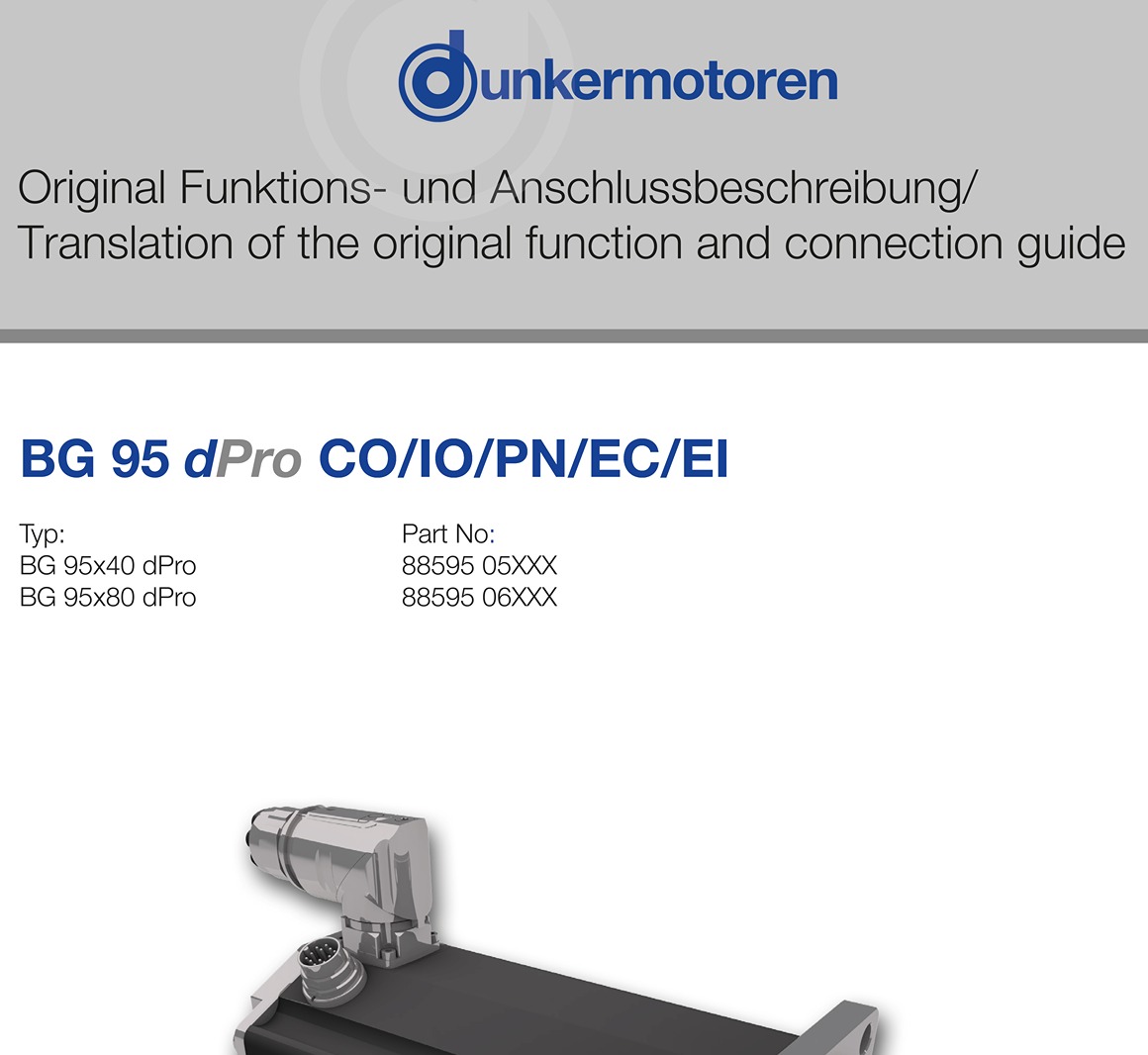

BG 95 dPro CO-IO

BG 95 dPro PN-EC-EI

O que é um motor DC sem escovas? Qual é a diferença entre BLDC, motor EC e motor síncrono?

Os motores DC sem escovas (abreviação: BLDC para DC sem escovas, também chamados motores EC) são projetados como uma máquina síncrona trifásica com excitação por ímãs permanentes.

O enrolamento trifásico é acionado por um circuito adequado de tal forma que gera um campo magnético rotativo que puxa o rotor permanentemente excitado junto com ele.

Os motores EC da Dunkermotoren são comutados e controlados por uma eletrônica na maioria integrada à qual é aplicada uma tensão DC direta. Os motores BLDC também são similares aos motores DC clássicos em seu comportamento de sobrecarga.
Qual é a diferença entre dCore / dGo / dMove e dPro?

dCore: Motores DC Brushless série BG com sensores Hall integrados para detecção da posição do rotor

dGo: Motores DC Brushless série BG com eletrônica de comutação integrada

dMove: Motores DC Brushless série BG com controle eletrônico integrado

dPro: Motores DC Brushless série BG com controle eletrônico integrado e codificador de alta resolução integrado Mais informações podem ser encontradas em uma visão geral abrangente nos catálogos e no site.
Quais são as vantagens e desvantagens de motores escovados e sem escovas?

Os motores DC escovados da Dunkermotoren são robustos, econômicos e fáceis de comissionar. Devido ao desgaste das escovas de carbono, sua vida útil é limitada. Dependendo do projeto e da aplicação, a vida útil normalmente está entre 1000 e 8000 horas.

Os motores DC sem escovas, também conhecidos como motores EC, são comutados eletronicamente e têm uma vida útil significativamente mais longa e menor radiação de interferência devido à não utilização de escovas de carbono. A vida útil é normalmente limitada pelos rolamentos de esferas e é de várias 10.000 horas, dependendo da aplicação. Além disso, os motores têm uma densidade e dinâmica de potência ainda maior, funções de proteção fáceis de implementar e muito boa capacidade de controle.

Maiores informações sobre este assunto podem ser encontradas no documento branco correspondente no site da Dunkermotoren (seção "Conhecimento")
