Com controlador integrado

A Dunkermotoren é o fornecedor líder mundial de Motores Inteligentes, com base na tecnologia Brushless DC servomotor com eletrônica de controle integrada.
3d-models-icon-white
Configure redutores adequados e baixe modelos 3D
Motor Configurador
head set blue headphone
Alguma dúvida sobre este produto? Fique à vontade para entrar em contato!
Contate-nos
Manuais de operação
GO TO MANUALS
Downloads
GO TO DOWNLOADS
Especificações completas
GO TO ESPECIFICAÇÕES
adjustable-icon

Ajustável

Soluções individuais para enrolamento de eixo, plugues, software ou certificados e testes especiais são nosso negócio diário
Smart

Inteligente

Controladores, software, desempenho, codificadores, interfaces e segurança...

Em lugar algum há mais integração!
compact and efficient icon

Compacto e eficiente

  • Alta eficiência em um design pequeno
  • Eficiências acima de 90%
connected

Conectado

  • Ethernet industrial
  • CANopen
  • Funções mestre/escravo
  • Pronto para IoT
  • Eficiências acima de 90%

Especificações

Tensão aplicada                      6 / 12 / 24 / 48 / 60                  VDC
Potência nominal             10-1400                  W
Torque nominal              0,017-2,78                  Nm
Velocidade nominal               2950-8940                 rpm

Motores Brushless DC (motor inteligente), série BG, com eletrônica de controle integrada

  • Posicionamento de velocidade e operação de controle de corrente
  • Pode ser combinado com codificadores, freios e redutores de alta resolução
  • Controle através de barramento ou E/S ou operação autônoma
  • Alta proteção IP contra água ou contaminação
  • Proteção de sobrecarga inerente

  • Tabela de Especificação Completa
    Brushless DC motors - 4 stages of functionalities
      Feedback dCore dGo dMove dPro
      Sensorless (✔) - - -
      Hall sensors ✔ ✔ ✔ ✔
      High resolution encoder (✔) - - ✔
      Controller dCore dGo dMove dPro
      Block commutation - ✔ ✔ (✔)
      Sinusodial commutation /
    vector control    		 - - - ✔
      Speed (open loop) - ✔ (✔) (✔)
      Speed/ torque (closed loop) - - ✔ ✔
      Position - - ✔ ✔
      Complex motion profiles  - - - ✔
      Features dCore dGo dMove dPro
      Programmable / Stand-alone-operation/ Motion Apps - - - ✔
      Robust isolation of bus - - - (✔)
      Ballast circuit parameterizable - - (✔) ✔
      Safe Torque Off - - - (✔)
      Brake output - - (✔) ✔
      Quick start commands - - ✔ ✔
      Interface dCore dGo dMove dPro
      Digital and analogue I/Os - (✔) ✔ ✔
      Field Bus (CANopen) - - (✔) (✔)
      Industrial Ethernet (Profinet, EtherCAT,...) - - - (✔)
      SSI - - - (✔)
      Replaces previous versions Hall KI SI, CI (low res.) SI, CI, PI, MI, EC (high res.)
    ✔ = Standard,  (✔) = Optional / on request

Série de downloads

BLDC Motor

Main Catalogue Dunkermotoren
Combination series BG

Combination series BG

Manuais de operação

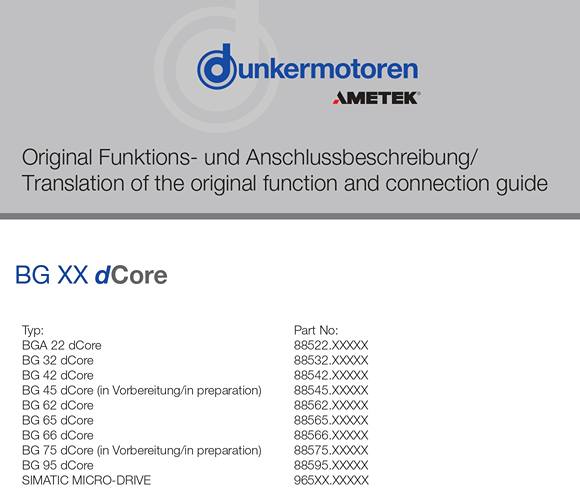

BG xxdCore
  • Ficha de produto
  • FAQ's
BGA 22 dGo

BGA 22 dGo
BG 32 KI

BG 32 KI
BG 42 KI

BG 42 dGo
Datasheet of BG 42 KI

BG 42 KI
BG 45 dMove

BG 45 dMove
BG 45 dPro EC EI PN

BG 45 dPro PN/EC/EI
BG 45 d<pro CO IO

BG 45 dPro CO/IO
BG 65 dMove

BG 65 dMove
BG 66 dMove

BG 66 dMove
BG 66 dPro

BG 66 dPro CO-IO
BG 66 dPro PN EC EI

BG 66 dPro PN-EC-EI
BG 75 dMove Datasheet Thumbnail

BG 75 dMove
BG 75 dPro CO IO

BG 75 dPro CO-IO
BG 75 dPeo PN EC EI

BG 75 dPro PN-EC-EI
BG 95 dPro

BG 95 dPro CO-IO
BG 95 dPro PN EC EI

BG 95 dPro PN-EC-EI
  • O que é um motor DC sem escovas? Qual é a diferença entre BLDC, motor EC e motor síncrono?
    Os motores DC sem escovas (abreviação: BLDC para DC sem escovas, também chamados motores EC) são projetados como uma máquina síncrona trifásica com excitação por ímãs permanentes.

    O enrolamento trifásico é acionado por um circuito adequado de tal forma que gera um campo magnético rotativo que puxa o rotor permanentemente excitado junto com ele.

    Os motores EC da Dunkermotoren são comutados e controlados por uma eletrônica na maioria integrada à qual é aplicada uma tensão DC direta. Os motores BLDC também são similares aos motores DC clássicos em seu comportamento de sobrecarga.
  • Qual é a diferença entre dCore / dGo / dMove e dPro?
    dCore: Motores DC Brushless série BG com sensores Hall integrados para detecção da posição do rotor

    dGo: Motores DC Brushless série BG com eletrônica de comutação integrada

    dMove: Motores DC Brushless série BG com controle eletrônico integrado

    dPro: Motores DC Brushless série BG com controle eletrônico integrado e codificador de alta resolução integrado Mais informações podem ser encontradas em uma visão geral abrangente nos catálogos e no site.
  • Quais são as vantagens e desvantagens de motores escovados e sem escovas?
    Os motores DC escovados da Dunkermotoren são robustos, econômicos e fáceis de comissionar. Devido ao desgaste das escovas de carbono, sua vida útil é limitada. Dependendo do projeto e da aplicação, a vida útil normalmente está entre 1000 e 8000 horas.

    Os motores DC sem escovas, também conhecidos como motores EC, são comutados eletronicamente e têm uma vida útil significativamente mais longa e menor radiação de interferência devido à não utilização de escovas de carbono. A vida útil é normalmente limitada pelos rolamentos de esferas e é de várias 10.000 horas, dependendo da aplicação. Além disso, os motores têm uma densidade e dinâmica de potência ainda maior, funções de proteção fáceis de implementar e muito boa capacidade de controle.

    Maiores informações sobre este assunto podem ser encontradas no documento branco correspondente no site da Dunkermotoren (seção "Conhecimento")
