Winkelgetriebe | KG / SG / STG
Winkelgetriebe sind immer dann gefragt, wenn der Antrieb besonders kurz gebaut werden muss, also in axialer Richtung wenig Bauraum zur Verfügung steht.
Winkelgetriebe gibt es in verschiedenen Bauarten. Die einfachste und auch geräuschärmste Bauform ist das Schneckengetriebe. Kegelradgetriebe zeichnen sich durch besonders hohe Wirkungsgrade aus. Schneckengetriebe erreichen eine hervorragende Lebensdauer.
Die verschiedenen Bauformen ermöglichen es, die für die Anwendung geeigneten Eigenschaften zu erzielen. Darüber hinaus können sie an Kundenanforderungen, z. B. an die Schnittstelle, angepasst werden. Sie sind wartungsfrei und können problemlos mit unseren BLDC-, DC- und AC Motoren kombiniert werden.
-
Spezifikationen
Dauerdrehmomente 0,75 - 92 Nm Beschleunigungsmoment 1,5 - 184 Nm Untersetzungen 4,8:1 - 91:1. Mittlere Eingangsdrehzahl 3000 rpm Maximale Drehzahl 3500 bis 6000 rpm Befestigungsteilkreis 17 - 115 mm
Downloads
Ausführungen und Produktdatenblätter
Unsere Winkelgetriebe sind in verschiedenen Ausführungen erhältlich:
SG (Schneckenradgetriebe): Besonders laufruhig, diese Baureihe zeichnet sich durch hohe Wirtschaftlichkeit aus.
KG (Kegelradgetriebe): Kegelradgetriebe haben einen besonders hohen Wirkungsgrad, sind sehr robust gebaut und in Schutzart bis IP 65 lieferbar. Die Abtriebswelle hat IP 52 und wird bei Bedarf vom Kunden auf höhere Schutzarten aufgerüstet. Der Achsversatz wird gering gehalten, beim KG 80 ist er sogar Null - also ohne Achsversatz. Je geringer der Achsversatz, desto schlanker können die Antriebe gebaut werden und desto geringer ist der Platzbedarf des Antriebs in der Anwendung.

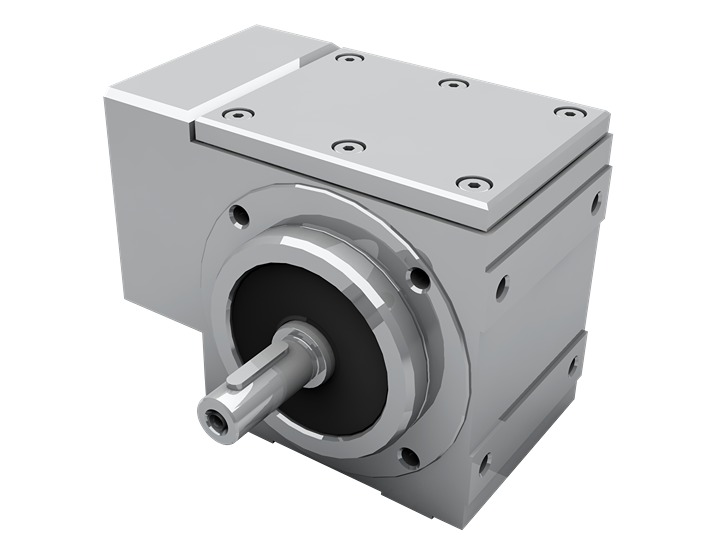

STG (Spirotec-Getriebe): Bei der Baureihe STG handelt es sich um spiralverzahnte Getriebe. Diese Baureihe erreicht eine herausragende Lebensdauer. Der Getriebekörper ist in der Schutzart IP 65 ausgeführt.
